盘阀解决方案
致力于为广大用户提供
卓越的流体控制系统解决方案
卓越的流体控制系统解决方案
| 适用压力 | Class150-Class900（PN10-PN160） |
| 公称通径 | 1“-24”（DN25~DN600） |
| 温度范围 | -50℃-750℃ |
| 主体材料 | 碳钢，不锈钢，Inconel， Incoloy等 |
| 阀盘材料 | F304/F316L/F321/F51/Incoloy+H.F，硬质合金等 |
| 阀座范围 | F304/F316L/F321/F51/Incoloy+H.F，硬质合金等 |
1、阀门填料处外漏：随着阀门高频开关，填料磨损严重，填料处密封比压不足，导致阀门填料处出现外漏。
2、阀门内漏：①高频开关过程中，固体颗粒介质会进入补偿结构中，将弹簧腔堵死，弹簧失效，或者随着疲劳无法提供预设的力补偿，导致阀门内漏。
②高频开关下，易发生金属粘接和热量积累，导致阀盘和阀座密封面拉伤。
3、阀门卡涩：①高频开关，轴系磨损加剧外漏，同时阀杆与轴套拉伤损坏，导致扭矩增大，可能引起卡涩。
②高频开关下，阀盘在运动中易发生金属粘接，导致卡涩。
1、填料动载荷设计：采用多层填料密封，有效地克服了长期开关带来的外泄漏风险；并采用弹簧承载复合填料密封（动载荷压板），符合EPA标准，并通过了TA-LUFT及15848的认证。
2、碟簧刚性系数大，寿命长，同时具有自清洁功能，防止固体颗粒进入而引起碟簧失效。
3、第五代轨道设计：完全基于阀芯运行轨迹的轨道，保证整个阀芯都在轨道上运行，而不仅仅是保证阀芯和阀体的基材不接触，防止发生金属粘接，这样可以保证盘阀在运行过程中一直可以自转，从而延长盘阀的寿命。
4、动部件均进行硬化处理：由于而且阀门的动作速度和频次都很高，阀门需要做硬化处理的动部件非常多，安特威在这方面做了大量的试验和验证，对于每一个动部件的硬化材料和方式都形成了一整套经过试验和实践检验非常可靠的做法。

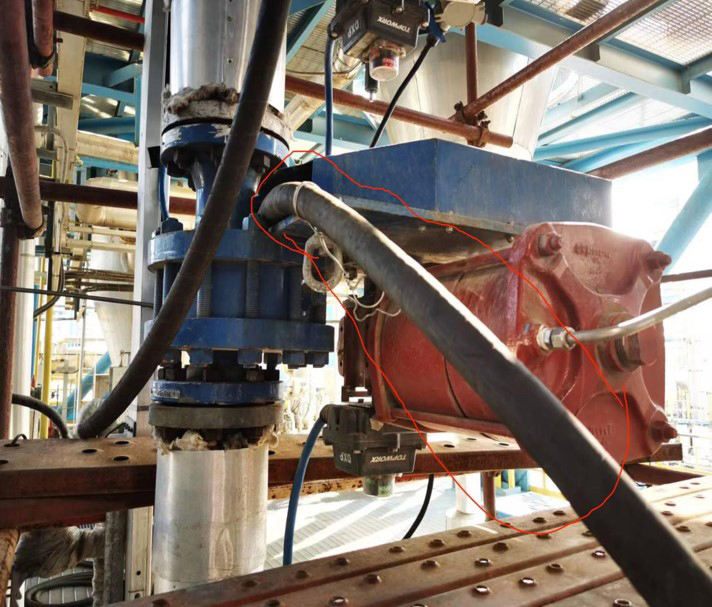

辽阳石化
工作压力：0.2Mpa~0.7Mpa
工作温度：161℃
介质：固体催化剂(1/16"直径Al2O3球体)+粉尘
动作频率：2min/次（30万次/年）
工序：准备—充压—卸料—泄压—装料
