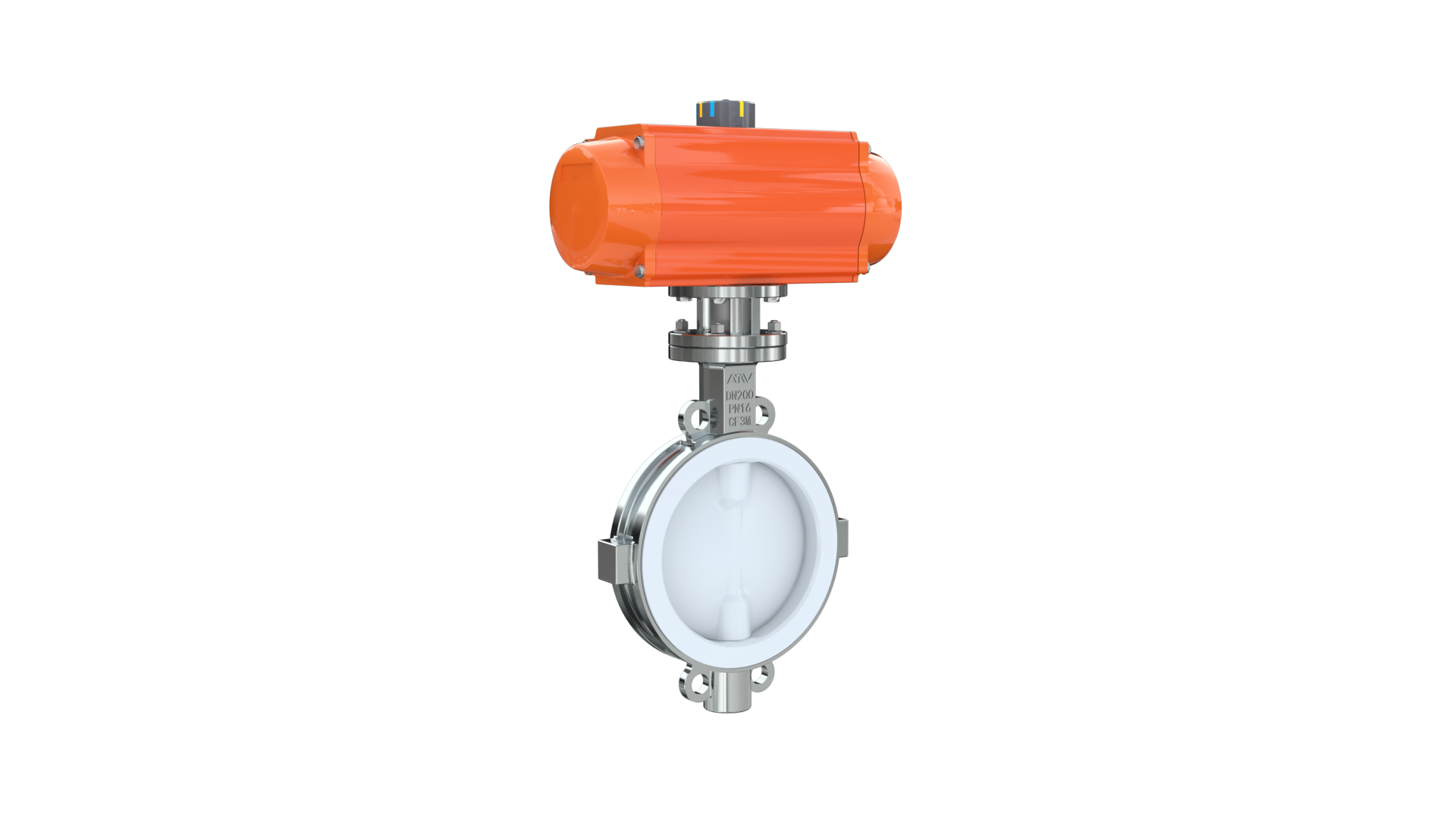

衬里蝶阀解决方案
致力于为广大用户提供
卓越的流体控制系统解决方案
卓越的流体控制系统解决方案
| 工艺 | MDI工艺 |
| 尺寸 | DN200-DN300 |
| 压力等级 | PN25 |
| 介质 | 对硝基甲苯/氯化铵 |
| 温度 | 40℃~180℃ |
| 材质 | WCB+PFA/CF8+PFA |
DMI工艺存在高温工段，介质温度达160℃，高温工况下，衬里层易出现脱胶破坏现象，阀门使用寿命短
1、阀杆可靠设计
阀杆与蝶板采用一体式设计，无需销连接、防推出结构，增加安全性的同时也降低了杆板被腐蚀的风险
2、橡胶垫的持续输出
①阀座背面设有辅助密封的橡胶垫，能多在阀门运转的过程持续输出阀座与蝶板之间的密封力
②多次试验和合理计算确定了精准的压缩量，能够保证长期密封的同时也补偿密封面的磨损
3、内置金属蝶板的设计保证了阀门的强度，阀门关闭压差可达到11bar
4、球面密封设计
①整个密封面采用球面设计杜绝了原有上下平面与圆弧过渡处泄露的风险
②性能稳定及高寿命的密封面宽度设计
5、蝶板包覆设计
①可靠的Y型密封圈设计，设置在阀门上端，起到防尘和辅助密封作用
②隔离了介质与金属蝶板的接触
6、碟形弹簧优化设计
①上下轴孔处碟簧的设计，确保座板上下平台处有足够的预紧密封力
②补偿密封面磨员
