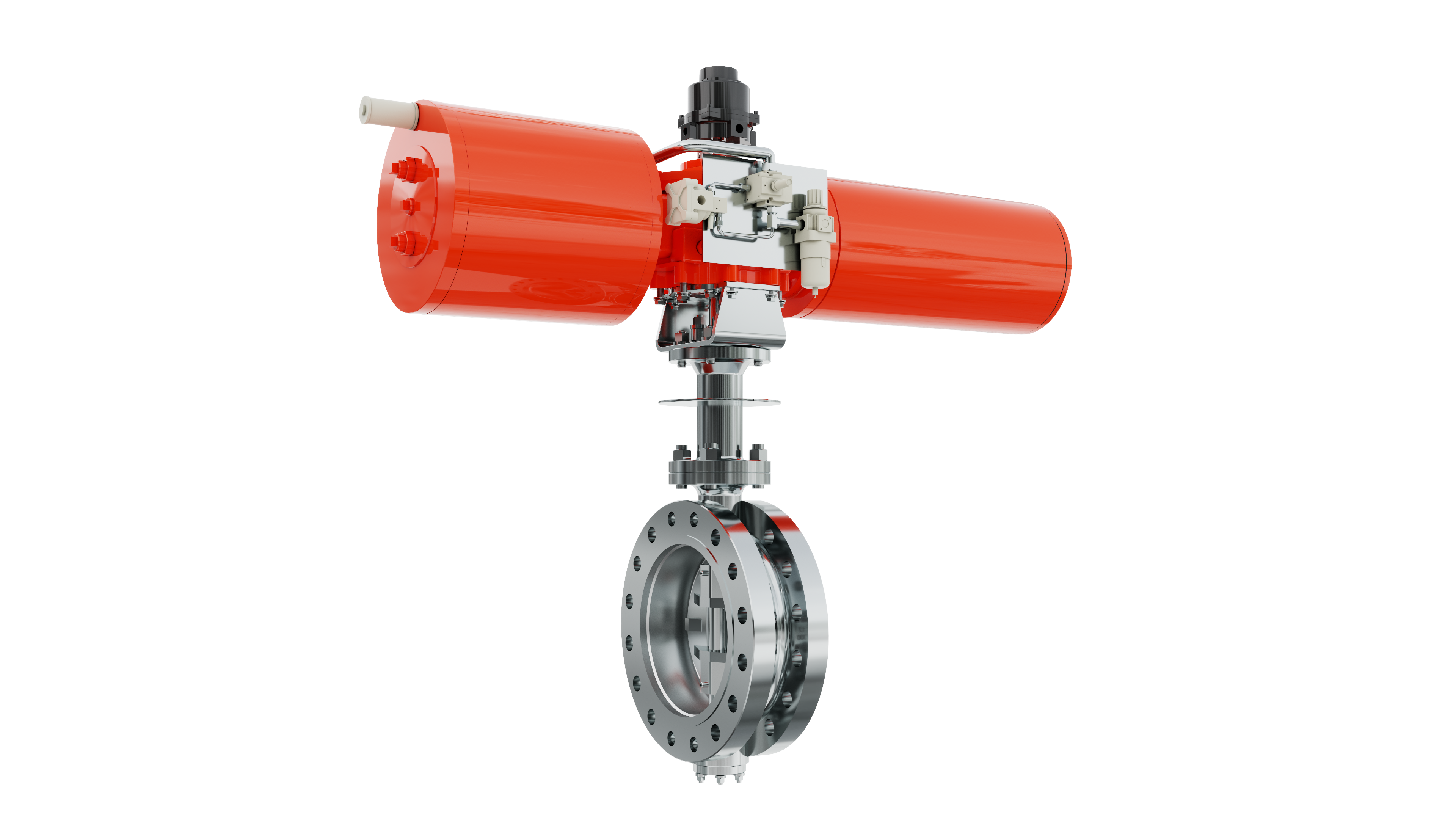

高温三偏心蝶阀解决方案
致力于为广大用户提供
卓越的流体控制系统解决方案
卓越的流体控制系统解决方案
| 工艺 | 丙烷脱氢（LUMMUS工艺） |
| 尺寸 | NPS 8~NPS 60 |
| 压力等级 | CLASS 150~CLASS 300 |
| 温度 | ＞450℃ |
| 介质 | 再生空气 |
| 材质 | CF8M、CF8C |
1、内漏：
①高温工况下蝶板和阀杆膨胀量不一致，导致密封圈和阀座贴合不良；
②为了实现高温下的良好密封，执行器关闭扭矩过大，导致密封圈和阀座之间压力大，密封面上的压力越大，出现磨损、蠕动、过载、金属粘接的可能性也就越大，进而导致密封面出现损伤的几率也就越大，阀门出现内漏的可能性也就越大 ；
③密封圈护圈锁紧力过大，密封圈无法进行自适应调节
2、卡涩：
①轴系零部件表面摩擦损伤：高温下阀杆和轴承表面发生金属粘结
②热胀冷缩
●阀杆径向膨胀
由于阀杆与轴承的热膨胀系数不同，高温下变形量不一致，如果间隙设计不合理，阀杆和轴承容易抱死，导致卡涩
●阀杆轴向膨胀
阀杆受热后上下膨胀，通常阀杆的膨胀量大于阀体，阀杆会带动蝶板、密封圈向上窜动，导致密封圈被锁死，阀门卡涩甚至卡死；
●密封副抱死
阀座与密封圈在高温下的膨胀系数不一致，变形量不一致，蝶板的膨胀导致第一偏心增加，致使密封圈的整体变形通常大于阀座的变形，出现“楔块效应”，导致阀门抱死，卡涩。
①四键连接变形小
●针对高温下蝶板和阀杆膨胀量不一致的难题，安特威三偏心蝶阀蝶板和阀杆采用四键连接结构，在保证转动刚性的前提下，蝶板位置可自适应调整，以应对高温膨胀形变，进而保证高温下密封圈和阀座的贴合度；
②低扭矩就是长寿命：
●通过建立物理模型、数学模型，以及大量的底层试验数据和可靠性工程做支撑，安特威高温三偏心蝶阀的有效带宽比可控制在65%以上，能在更低的扭矩小，实现更好的密封，延长阀门使用寿命；
③定量压缩设计
●确保石墨在高温膨胀后，不仅能实现密封，还能实现密封圈自由浮动，进而保证高温下的密封性能
客户：安庆泰恒新材料
装置：丙烷脱氢
阀门规格：NPS40 Class300
操作温度：660℃
上线时间：2021年4月
